คู่มือการขัดผิวชิ้นส่วนปั๊มขึ้นรูป

วิธีลบครีบชิ้นส่วนโลหะปั๊มขึ้นรูปโดยไม่ให้พันกัน บิดเบี้ยว หรือเกิดความเสียหายจากการกระทบกันระหว่างชิ้นส่วน

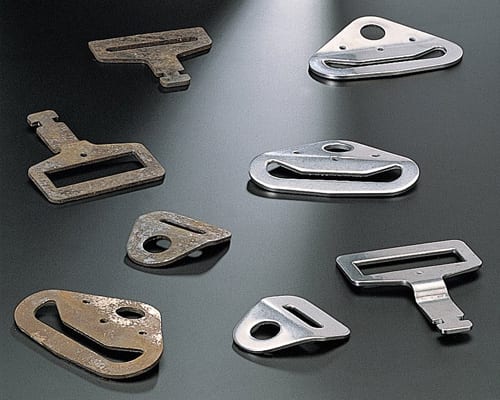

แหวนรอง คลิป ขายึด และชิ้นส่วนโลหะแผ่นบางที่ปั๊มขึ้นรูปสามารถเป็นชิ้นงานที่เหมาะสำหรับการขัดผิวแบบมวลจำนวนมากได้อย่างมีประสิทธิภาพ แต่รูปทรงของชิ้นงานเหล่านี้ก่อให้เกิดความเสี่ยงที่ชิ้นส่วนกลึงตันไม่มี คู่มือนี้อธิบายวิธีประเมินครีบ เลือกเครื่องจักรและวัสดุขัด ควบคุมการสัมผัสระหว่างชิ้นส่วน และจัดทำการทดลองผลิตที่ทำซ้ำได้

การปั๊มขึ้นรูป การตัดแผ่น การเจาะ และการตัดละเอียดสามารถทิ้งครีบนูนไว้ที่ด้านแม่พิมพ์ของชิ้นส่วนได้ ครีบอาจรบกวนการประกอบ ทำลายสารเคลือบ ก่อให้เกิดอันตรายขณะจับถือ หรือทำให้ชิ้นส่วนไม่สามารถเข้าที่ได้อย่างถูกต้อง การขัดผิวแบบมวลจำนวนมากสามารถลบครีบขนาดเล็กและปานกลางจากชิ้นงานจำนวนมากได้ แต่การนำชิ้นส่วนบางเข้าเครื่องจักรที่มีความรุนแรงโดยไม่มีการควบคุมอาจเปลี่ยนข้อบกพร่องหนึ่งให้กลายเป็นข้อบกพร่องใหม่หลายอย่าง

ชิ้นส่วนแบนอาจซ้อนทับกันและบังกันเอง คลิปแบบเปิดอาจเกี่ยวพันกัน ชิ้นงานปั๊มทรงยาวและแคบอาจโค้งงอได้ พื้นผิวด้านความสวยงามอาจเสียดสีกัน ขณะที่รูขนาดเล็กอาจกักวัสดุขัดที่สึกหรอไว้ได้ ดังนั้นกระบวนการที่เชื่อถือได้จึงขึ้นอยู่กับทั้งระบบ ได้แก่ สภาพครีบขาเข้า รูปทรงชิ้นงาน การเคลื่อนที่ของเครื่องจักร รูปร่างวัสดุขัด อัตราส่วนการบรรจุ การไหลของสารประกอบ การแยกชิ้นงาน และการตรวจสอบ

เริ่มต้นด้วยครีบ ไม่ใช่เครื่องจักร

ขนาดและทิศทางของครีบเป็นตัวกำหนดว่าการขัดผิวแบบมวลจำนวนมากเหมาะสมหรือไม่ โดยทั่วไปครีบบางที่เปิดเผยจะตอบสนองได้คาดการณ์ได้มากกว่าขอบม้วนหนาหรือครีบที่ซ่อนอยู่ภายในลักษณะเฉพาะที่แคบ ก่อนการทดสอบ ให้บันทึกตำแหน่งของครีบ ความแตกต่างของครีบในแต่ละชุด และขอบใดที่ต้องคงความคมชัดหรือควบคุมขนาดไว้

เหตุใดชิ้นส่วนปั๊มขึ้นรูปจึงพันกัน ซ้อนกัน หรือบิดเบี้ยว

การสัมผัสระหว่างชิ้นส่วนมักเป็นปัจจัยจำกัด กระบวนการอาจสามารถกำจัดครีบได้สำเร็จ แต่ยังสร้างจำนวนชิ้นส่วนที่งอหรือมีรอยมากเกินไปจนไม่ยอมรับได้ ควรทดสอบความเสี่ยงต่อไปนี้แยกกัน แทนที่จะรวมไว้ภายใต้การตรวจสอบผิวสำเร็จทั่วไป

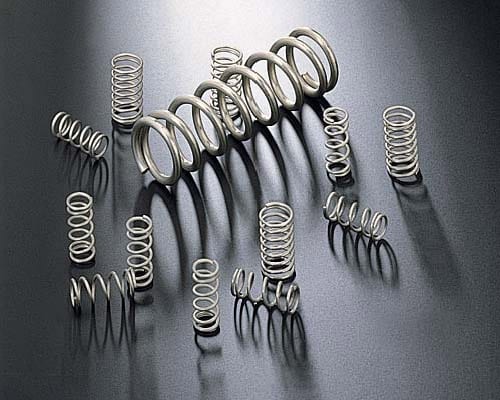

• การพันกัน:ตะขอ ห่วงเปิด ขาสปริง และช่องยาวสามารถเกี่ยวประสานกันได้ขณะที่มวลชิ้นงานหมุนเวียน
• การซ้อนกัน:แหวนรองแบบแบน แผ่นรอง และจานสามารถซ้อนเข้าหากัน ทำให้วัสดุขัดและสารประกอบไม่สามารถเข้าถึงพื้นผิวที่ถูกปิดบังได้
• การบิดเบี้ยว:ส่วนที่บางสามารถยืดหยุ่นภายใต้น้ำหนักของมวลชิ้นงานหรือจากการเคลื่อนที่ของเครื่องจักรที่รุนแรง
• การกระแทกกัน:พื้นผิวด้านความสวยงามที่เปิดเผยอาจกระแทกกันเมื่ออัตราส่วนวัสดุขัดต่อชิ้นส่วนต่ำเกินไป
• การติดค้างของวัสดุขัด:วัสดุขัดที่สึกหรอสามารถเข้าไปในรู ช่อง และส่วนพับ แล้วแยกออกได้ยาก

ชุดการทดลองขนาดเล็กที่มีการควบคุมควรรวมรูปทรงที่เปราะบางที่สุดและช่วงความหลากหลายของครีบขาเข้าที่คาดว่าจะกว้างที่สุด หากตัวอย่างมีเฉพาะชิ้นส่วนที่แข็งแรงที่สุดหรือทำงานง่ายที่สุด ผลลัพธ์จะไม่สะท้อนการผลิตจริง

เลือกเครื่องจักรโดยพิจารณาจากการเคลื่อนที่ของชิ้นส่วน

การเลือกเครื่องจักรส่งผลต่อวิธีที่ชิ้นส่วนหมุนเวียน ปริมาณพลังงานที่ส่งไปยังขอบชิ้นงาน และความง่ายในการแยกชุดงาน เครื่องขัดแบบสั่นสะเทือน เป็นจุดเริ่มต้นที่ใช้งานได้จริงสำหรับชิ้นงานปั๊มขึ้นรูปจำนวนมาก เนื่องจากการทำงานสามารถควบคุมได้และเข้ากันได้กับสารประกอบแบบเปียกและการแยกอัตโนมัติ

สำหรับการเปรียบเทียบการเคลื่อนที่ของเครื่องจักรในวงกว้างขึ้น โปรดดู การขัดแบบสั่นสะเทือนเทียบกับการขัดในถังหมุน ชิ้นงานปั๊มขึ้นรูปที่ยาวและชิ้นส่วนที่ต้องใช้ตัวแบ่งควรได้รับการประเมินด้วย เครื่องสั่นสะเทือนแบบราง แทนที่จะสมมติว่าถังทรงกลมเป็นทางเลือกเดียว

เลือกวัสดุขัดตามการเข้าถึงขอบและความเสี่ยงจากการสัมผัส

วัสดุขัดต้องเข้าถึงครีบได้โดยไม่เข้าไปติดในส่วนลักษณะเฉพาะของชิ้นงาน นอกจากนี้ยังต้องสร้างพื้นที่ว่างระหว่างชิ้นส่วนให้เพียงพอเพื่อลดการกระแทกโดยตรง ดังนั้นรูปร่างจึงมีความสำคัญพอ ๆ กับความสามารถในการขัด

วัสดุขัดเซรามิก สามารถให้แรงตัดที่มากขึ้นสำหรับโลหะผสมที่แข็งกว่าและครีบที่กำจัดได้ยากกว่า วัสดุขัดพลาสติก มักเป็นจุดเริ่มต้นที่เหมาะสมสำหรับชิ้นส่วนบาง นิ่ม หรือชิ้นส่วนที่ต้องการความสวยงาม เนื่องจากโดยทั่วไปให้การตัดที่อ่อนโยนกว่าและมีความหนาแน่นรวมต่ำกว่า อย่างไรก็ตาม การเลือกที่ถูกต้องยังขึ้นอยู่กับโลหะผสม ความหนา ความสูงของครีบ รัศมีขอบที่ต้องการ และเวลาในรอบการทำงาน

หลีกเลี่ยงขนาดของวัสดุขัดที่สามารถเข้าไปในรูหรือช่องและหมุนเข้าสู่ตำแหน่งล็อกได้ ควรคัดกรองวัสดุขัดที่สึกหรอแล้ว เนื่องจากขนาดของมันจะเปลี่ยนแปลงระหว่างการใช้งาน วิธีปฏิบัติที่เหมาะสมคือเปรียบเทียบขนาดของวัสดุขัดที่สึกหรอเล็กที่สุดกับช่องเปิดทุกช่องของชิ้นส่วน ไม่ใช่เฉพาะขนาดมาตรฐานที่พิมพ์ไว้ในเอกสารข้อมูลจำเพาะของวัสดุขัดเท่านั้น ดูคู่มือโดยละเอียดเกี่ยวกับ การแยกชิ้นส่วนและวัสดุขัด

ควบคุมปริมาณการบรรทุกก่อนเพิ่มความรุนแรงในการขัด

เมื่อการกำจัดครีบใช้เวลานาน การเพิ่มแอมพลิจูดหรือเปลี่ยนไปใช้วัสดุขัดที่แข็งกว่าอาจดูเหมือนเป็นวิธีแก้ปัญหาที่เร็วที่สุด สำหรับชิ้นงานปั๊มขึ้นรูปบาง การเปลี่ยนแปลงดังกล่าวอาจเพิ่มรอยกระแทกและการเสียรูปได้ ควรตรวจสอบก่อนว่าชุดงานหมุนเวียนได้อย่างอิสระและชิ้นส่วนไม่ได้รวมตัวเป็นมัดหรือกองซ้อนกัน

1. เริ่มต้นด้วยปริมาณชิ้นส่วนที่บรรทุกอย่างระมัดระวังและมีวัสดุขัดเพียงพอเพื่อให้ส่วนประกอบแยกออกจากกัน
2. สังเกตการหมุนเวียนในช่วงเริ่มต้น ช่วงกลาง และช่วงสิ้นสุดของการทดลอง
3. ตรวจสอบตัวอย่างตามเวลาที่กำหนดก่อนที่รอบการทำงานเต็มตามประมาณการจะเสร็จสมบูรณ์
4. บันทึกลดครีบ ขอบรัศมี ความเรียบ ความเรียบของผิวด้านนอก และจำนวนชิ้นส่วนที่พันกันแยกกัน
5. เปลี่ยนตัวแปรเพียงหนึ่งรายการในแต่ละครั้ง และเก็บตัวอย่างอ้างอิงที่ได้รับอนุมัติไว้

สารขัดแต่งที่เหมาะสมสารขัดแต่งช่วยให้โลหะที่ถูกกำจัดออกและผงละเอียดจากสารขัดยังคงแขวนลอยอยู่ ช่วยเพิ่มการเปียกผิว และสนับสนุนการล้างที่สม่ำเสมอ ความเข้มข้นของสารประกอบควรถูกควบคุมแทนการประเมินจากลักษณะที่มองเห็นหรือระดับฟอง

สร้างการทดลองการผลิตที่วัดได้มากกว่าลักษณะภายนอก

ตัวอย่างที่ดูเรียบเนียนด้วยสายตาเพียงอย่างเดียวไม่เพียงพอสำหรับการอนุมัติกระบวนการผลิตชิ้นส่วนปั๊ม การทดลองควรปกป้องการทำงานปลายทางที่ผู้ซื้อต้องการ

• การยอมรับครีบ:ครีบที่เหลืออยู่สูงสุดหรือรัศมีขอบที่กำหนด
• รูปทรง:ความเรียบ ความกว้างช่องเปิด แรงสปริง และขนาดสำคัญ
• พื้นผิว:รอยขีดข่วน รอยกระแทก การเปลี่ยนสี และความพร้อมสำหรับการเคลือบ
• การจัดการ:ชิ้นส่วนที่พันกัน ชิ้นส่วนที่ซ้อนกัน วัสดุขัดที่ติดค้าง และแรงงานสำหรับการแยก
• ความสม่ำเสมอ:ผลลัพธ์จากอย่างน้อยหลายรอบการผลิต รวมถึงความแปรผันตามปกติของชิ้นงานขาเข้า

หากกระบวนการทำให้เกิดรอยขีดข่วน คราบตกค้าง การตัดที่ไม่สม่ำเสมอ หรือการไหลเวียนไม่ดี ให้ใช้ขั้นตอนการแก้ไขปัญหาการขัดแต่งแบบสั่นสะเทือนอย่างเป็นระบบแทนการเปลี่ยนการตั้งค่าหลายรายการพร้อมกัน

เมื่อวิธีลบครีบแบบอื่นปลอดภัยกว่า

การขัดแต่งจำนวนมากไม่ใช่คำตอบที่ถูกต้องสำหรับชิ้นส่วนปั๊มทุกประเภท พิจารณาการใช้แปรง การเจียรความแม่นยำ วิธีความร้อนหรือเคมีไฟฟ้า หรือการตัดแต่งเฉพาะทาง เมื่อครีบมีขนาดใหญ่มาก ขอบเข้าถึงได้ยาก ชิ้นส่วนไม่สามารถทนต่อการสัมผัสแบบรวมจำนวนมากได้ หรือคุณลักษณะสำคัญต้องการการกำจัดวัสดุเฉพาะจุด นอกจากนี้อาจใช้กระบวนการแบบผสมได้: กำจัดข้อบกพร่องขนาดใหญ่ออกก่อน จากนั้นใช้การขัดแต่งจำนวนมากเพื่อทำให้ขอบเรียบ ทำความสะอาด และทำให้พื้นผิวสม่ำเสมอ

คำถามที่พบบ่อย

แหวนรองบางที่ผ่านการปั๊มสามารถลบครีบด้วยการสั่นสะเทือนได้หรือไม่

โดยมากทำได้ แต่ต้องทดสอบการซ้อนกันและการดัดงอ โหลดวัสดุขัดที่ช่วยป้องกัน ความเข้มของเครื่องจักรที่ควบคุมได้ และตะแกรงที่แยกทั้งชิ้นส่วนและวัสดุขัดที่สึกหรอเป็นสิ่งสำคัญ

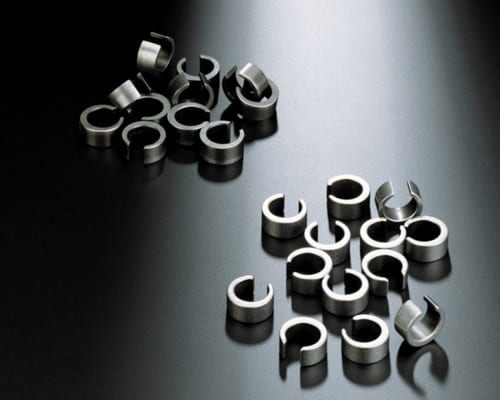

จะป้องกันไม่ให้คลิปสปริงพันกันได้อย่างไร

ลดความเข้มข้นของชิ้นส่วน ใช้วัสดุขัดที่ลดการเกี่ยวกันโดยตรง ทดสอบห้องแบ่งหรือกระบวนการแบบแบ่งช่อง และวัดจำนวนชิ้นส่วนที่พันกันต่อหนึ่งชุดการผลิต รูปทรงบางประเภทอาจต้องใช้ช่องแยกเฉพาะชิ้น

ควรใช้วัสดุขัดเซรามิกหรือพลาสติกสำหรับชิ้นส่วนปั๊มหรือไม่

วัสดุขัดเซรามิกอาจเหมาะกับโลหะผสมที่แข็งกว่าและครีบที่แข็งแรงกว่า วัสดุขัดพลาสติกมักอ่อนโยนกว่าสำหรับชิ้นส่วนบางหรือชิ้นส่วนที่ต้องการความสวยงาม การเลือกขั้นสุดท้ายต้องอาศัยการทดลองโดยใช้โลหะผสมจริง ครีบจริง รูปทรงจริง และข้อกำหนดด้านผิวสำเร็จ

ต้องการข้อมูลอะไรบ้างสำหรับคำแนะนำด้านกระบวนการ

โปรดระบุโลหะผสม ขนาดและความหนาของชิ้นส่วน ตำแหน่งครีบ รู รูเจาะและช่อง รัศมีขอบที่ยอมรับได้ ค่าความคลาดเคลื่อนสำคัญ ปริมาณชุดการผลิต เวลารอบที่ต้องการ และภาพถ่ายที่ชัดเจนของสภาพชิ้นงานขาเข้าและสภาพเป้าหมาย
